بيت العدسات البصرية

عدسات أسطوانية مقعرة مستوية من الزجاج البصري

عدسات أسطوانية مقعرة مستوية من الزجاج البصري

تُستخدم العدسات الأسطوانية المقعرة المسطحة لتوفير قوة التركيز في قسم واحد فقط، للإضاءة أو اكتشاف الضوء من مصادر الخطوط. كما تُستخدم أيضًا للضغط اللامورفي للأشعة والصور.
1. مثالي للتطبيقات التي تتطلب التكبير في بُعد واحد
2. يستخدم لتحويل شعاع موازي إلى خط
3. تتوفر أشكال مستطيلة ودائرية

  • قسط :

    T/T Payment, Western Union
  • ميناء الشحن :

    Fuzhou China
  • أصل المنتج :

    China
منتجات جديدة
  • تفاصيل المنتج

عدسات أسطوانية مقعرة مستوية من الزجاج البصري

عدسات أسطوانية مقعرة مسطحة معتادون على تحويل مصدر الليزر المتوازي إلى مولد خط.
1. مثالي للتطبيقات التي تتطلب التكبير في بُعد واحد
2. يستخدم لتحويل شعاع موازي إلى خط
3. تتوفر أشكال مستطيلة ودائرية

تقدم شركة WTS عدسات أسطوانية مقعرة مستوية من مادة N-BK7 مطلية وغير مطلية، مصنوعة من السيليكا المندمجة.

مواصفة:

مادة:زجاج بصري من الدرجة الأولى أو سيليكا منصهرة
التسامح البعدي:+0.0، -0.1مم
تسامح سمك المركز:±0.1 مم
البعد البؤري المحوري:±2%
جودة السطح: 60/40
فتحة عدسة واضحة:>85%
شكل السطح:λ/4 عند 633 نانومتر
التمركز:3 دقائق قوسية
شطبة:<0.25 مم × 45 درجة
الطلاء:حسب الطلب

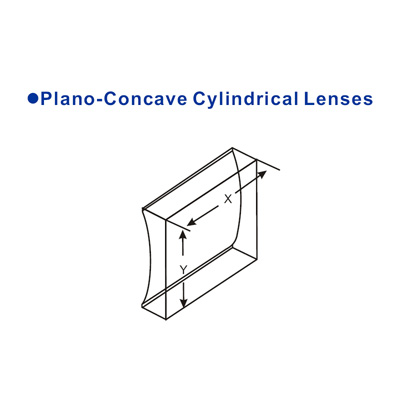

Plano-Concave Cylindrical Lenses

توفر العدسات الأسطوانية المقعرة المستوية تصويرًا سلبيًا أحادي المحور لتوسيع الحزمة اللامورفية ومجموعة واسعة من التطبيقات. يمكن أيضًا استخدام هذه العدسات كقطع مرآة فارغة إذا كانت هناك حاجة إلى مرآة سطحية أسطوانية مقعرة.

ملاحظة للعدسة الكروية:
aتتوفر أيضًا مواد زجاجية بصرية أخرى من Schott أو Ohara أو Hoya أو CDGM الصينية، وUVFS من Heraeus، وCorning، والجرمانيوم، والسيليكون، وZnSe، وZnS، وCaF2، وSapphire عند الطلب.
b. عدسات كروية مصممة حسب الطلب بأي حجم من القطر من 1.0 إلى 300 مم متاحة عند الطلب.

خدمة محطة واحدة للبصريات البصرية-بصريات الليزر-البصريات الطبية-اتصالات بصرية 5G-البصريات العسكرية.

الأحجام النموذجية

رقم الصنفXxY(مم)ف(مم)ر(مم)تك(مم)تي(مم)ف ب (مم)
مادةن-بي كيه 7
سي ال في 10110.0 × 10.0-12.76.5424.3-14
سي ال في 10220.0 × 10.0-12.76.5424.3-14
سي ال في 10310.0 × 10.0-2512.8723-26.3
سي ال في 10420.0 × 10.0-2512.8723-26.3
سي ال في 20120.0 × 20.0-5025.7324-51.3
سي ال في 20220.0 × 20.0-7538.623.3-76.3
سي ال في 20320.0 × 20.0-10051.4734-102
CLV20420.0 × 20.0-15077.233.7-152
سي ال في 20520.0 × 20.0-200102.9333.5-202
سي ال في 20620.0 × 20.0-250128.6733.4-252
سي ال في 20720.0 × 20.0-500257.3333.2-502
