بيت العدسات البصرية

عدسات مقعرة مزدوجة عالية الدقة وعدسات مقعرة ثنائية

عدسات مقعرة مزدوجة عالية الدقة وعدسات مقعرة ثنائية

العدسات المقعرة المزدوجة، والعدسات ثنائية التقعر، تُشبه العدسات المقعرة المستوية في استخدامها لإنتاج ضوء مُشتّت. يُفضّل استخدام العدسات ثنائية التقعر عند تقارب شعاع الضوء الداخل.

1. مدعوم بحزمة التصميم البصري Zemax

2. البعد البؤري السلبي

3. المواد حسب الطلب

  • قسط :

    T/T Payment, Western Union
  • ميناء الشحن :

    Fuzhou China
  • أصل المنتج :

    China
منتجات جديدة
  • تفاصيل المنتج

عدسات مقعرة مزدوجة عالية الدقة وعدسات مقعرة ثنائية

العدسات المقعرة المزدوجة, العدسات ثنائية التقعر تُشبه العدسات المقعرة المستوية، إذ تُستخدم لإنتاج ضوء مُشتّت. يُفضّل استخدام العدسات المقعرة الثنائية عند تقارب شعاع الإدخال.

1. مدعوم بحزمة التصميم البصري Zemax

2. البعد البؤري السلبي

3. المواد حسب الطلب





تقدم شركة WTS منتجات العدسات المقعرة المزدوجة المخصصة.



مادة: زجاج بصري، BK7، سيليكا منصهرة، شوت، أوهارا، CaF2، الجرمانيوم إلخ.
التسامح البعدي: ±0.1 مم (قياسي)، ±0.01 مم (دقة عالية)
تسامح سمك المركز: ±0.1 مم (قياسي)، ±0.02 مم (دقة عالية)
البعد البؤري المحوري: ±2%
جودة السطح: 60/40 (قياسي)، 20/10 (دقة عالية)
فتحة عدسة واضحة: >85%
شكل السطح: 5/2 (قياسي)، 8/8 (دقة عالية) عند 633 نانومتر
التمركز: 3 دقائق قوسية
شطبة: <0.25 مم × 45 درجة
الطلاء: حسب الطلب


ملاحظة للعدسة الكروية:
أ. تتوفر أيضًا مواد زجاجية بصرية أخرى من Schott أو Ohara أو Hoya أو CDGM الصينية، وUVFS من Heraeus، وCorning، والجرمانيوم، والسيليكون، وZnSe، وZnS، وCaF2، وSapphire عند الطلب.
ب. تتوفر عدسات كروية مصممة حسب الطلب بأي حجم من القطر من 1.0 إلى 300 مم عند الطلب.



خدمة محطة واحدة للبصريات البصرية-بصريات الليزر-البصريات الطبية-اتصالات بصرية 5G-البصريات العسكرية.

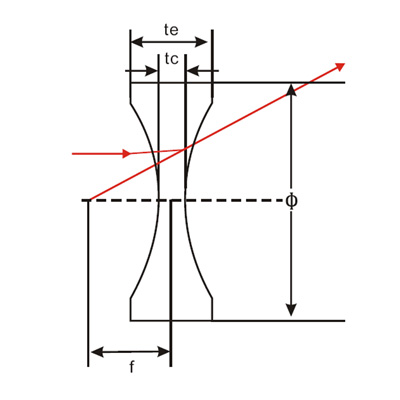

Bi-concave Lenses

الأحجام النموذجية
رقم الصنف القطر (مم) ف(مم) R2=R2(مم) تك(مم) تي(مم) ف ب (مم)
مادة ن-بي كيه 7
BICV001 6 -15 15.2 2.1 1.5 14.3
BICV002 6 -30 30.83 1.79 1.5 29.42
بي آي سي في 101 12.7 -15 14.65 4.89 2 13.27
بي آي سي في 102 12.7 -20 20.04 4.07 2 18.62
بي آي سي في 103 12.7 -25 25.35 3.62 2 23.82
BICV104 12.7 -30 30.55 3.33 2 28.89
بي آي سي في 105 12.7 -40 41.02 2.99 2 39.04
BICV106 12.7 -50 51.4 2.79 2 49.08
BICV107 12.7 -75 77.45 2.52 2 74.24
BICV108 12.7 -100 103.28 2.39 2 99.16
BICV201 25.4 -25 24.72 9.02 2 22.24
BICV202 25.4 -31.7 31.55 7.34 2 29.15
BICV203 25.4 -35 35.08 6.76 2 32.66
BICV204 25.4 -50 50.93 5.22 2 48.22
BICV205 25.4 -75 77.09 4.11 2 73.63
BICV206 25.4 -100 103.04 3.57 2 98.73
BICV207 25.4 -125 129.12 3.25 2 123.92
BICV208 25.4 -150 155.1 3.04 2 149
BICV209 25.4 -175 181.13 2.89 2 174.12
بي آي سي في 210 25.4 -200 207 2.78 2 199.07
BICV211 25.4 -250 258.9 2.62 2 249.12
BICV212 25.4 -300 310.8 2.52 2 299.17
BICV213 25.4 -500 518.3 2.31 2 499.21
BICV214 25.4 -1000 1037.1 2.16 2 999.32
بي آي سي في 301 38 -45 44.87 10.44 2 41.46
BICV302 38 -50 49.97 10.5 3 46.4
بي آي سي في 303 38 -100 102.57 6.55 3 97.78
BICV304 38 -150 154.7 5.34 3 148.23
بي آي سي في 305 38 -200 206.7 4.75 3 198.46
BICV306 38 -350 362.4 4 3 348.66
BICV307 38 -500 518.1 3.7 3 498.79
BICV308 38 -700 725.6 3.5 3 698.84
BICV401 40 -63.5 64.42 8.27 1.9 60.7
BICV501 50 -100 102.06 9.2 3 96.9
BICV502 50 -150 154.27 7.1 3 147.6
BICV503 50 -200 206.28 6 3 198
BICV504 50 -250 258.22 5.4 3 248.2
BICV505 50 -400 413.87 4.5 3 398.5
BICV506 50 -450 465.73 4.3 3 448.6
BICV507 50 -500 517.58 4.2 3 448.6
BICV508 50 -600 621.28 4 3 598.7
BICV509 50 -800 828.64 3.8 3 798.7
مادة السيليكا المنصهرة
BICV-FS01 6 -15 14.03 1.5 2.15 15.5
BICV-FS02 6 -30 27.84 1.5 1.82 30.51
BICV-FS03 12.7 -15 14.11 2 5.02 15.67
BICV-FS04 12.7 -20 18.71 2 4.22 20.67
BICV-FS05 12.7 -25 23.32 2 3.76 25.68
BICV-FS06 12.7 -30 27.92 2 3.46 30.68
BICV-FS07 12.7 -40 37.12 2 3.09 40.68
BICV-FS08 25.4 -25 23.32 2 9.52 25.68
BICV-FS09 25.4 -35 32.52 2 7.17 35.68
BICV-FS10 25.4 -50 46.32 2 5.55 50.68
BICV-FS11 25.4 -75 69.33 2 4.35 75.69
BICV-FS12 25.4 -100 92.33 2 3.76 100.68
BICV-FS13 25.4 -150 138.34 2 3.17 150.68
BICV-FS14 25.4 -200 184.35 2 2.88 200.69
BICV-FS15 25.4 -250 230.36 2 2.7 250.69
BICV-FS16 25.4 -300 276.36 2 2.58 300.68
BICV-FS17 25.4 -500 460.4 2 2.35 500.69
BICV-FS18 25.4 -1000 920.48 2 2.18 1000.69
BICV-FS19 38 -50 46.48 3 11.12 51.02
BICV-FS20 38 -100 92.49 3 6.95 101.03
BICV-FS21 38 -150 138.5 3 5.62 151.03
BICV-FS22 38 -200 184.5 3 4.96 201.02
BICV-FS23 38 -350 322.53 3 4.13 351.03
BICV-FS24 38 -500 460.55 3 3.78 501.02
BICV-FS25 38 -750 690.59 3 3.52 751.02
BICV-FS26 38 -1000 920.64 3 3.39 1001.04
PLCX-FS27 38 300 138.04 4.31 3 297.09
PLCX-FS28 38 500 230.1 3.79 3 497.54
PLCX-FS29 38 750 345.1 3.52 3 747.68
PLCX-FS30 38 1000 460.1 3.39 3 997.73
