A منشور إسفيني هو عنصر بصري ذو مستوى مائل، قادر على انحراف المسار البصري إلى الجانب الأكثر سمكًا، ويمكن تعويض زاوية المسار البصري الساقط بزاوية واحدة. عند دمجهما، يمكن استخدامه كمنشور تشوه لتصحيح شعاع الليزر، أو لضبط اتجاه الشعاع الخارج ضمن نطاق معين، وهو جهاز مثالي لضبط المسار البصري.
توفر لك WTS خدمة متكاملة للتصميم المخصص.
قسط :
T/T paymentميناء الشحن :
FUZHOUأصل المنتج :

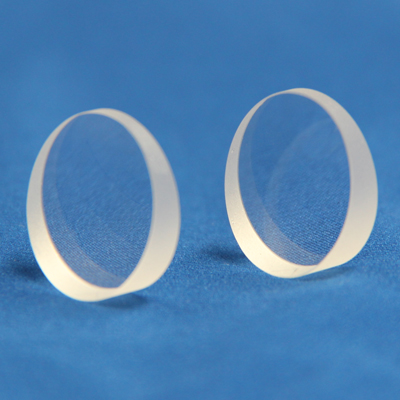

Chinaمنشورات إسفينية من مادة N-BK7 وسيليكا منصهرة ونوافذ إسفينية
نظرة عامة على المنتج: المنشور الإسفيني، المعروف أيضًا باسم المنشور الإسفيني الزاوي، هو عنصر بصري ذو حواف مائلة، قادر على تحويل المسار البصري نحو الجانب الأكثر سمكًا. له وظيفة مماثلة للنوافذ البصرية. يمكن استخدامها جميعًا كعناصر عازلة. يمكن استخدام الأوتاد لإحداث انحراف طفيف يمنع عودة الضوء إلى المصدر.
تحديد: | |
مادة: | N-BK7 أو السيليكا المندمجة بالأشعة فوق البنفسجية، ZnSe، الجرمانيوم وما إلى ذلك. |
التسامح البعدي: | +0.0، -0.1مم |
التسامح الفكري: | +/-0.2 مم |
جودة السطح: | 60-40 S/D |
تسطيح السطح: | λ/4 عند 632.8 نانومتر |
التسامح الإسفيني: | ±1 قوس دقيقة |
فتحة عدسة واضحة: | >85% من البعد |
شطبة: | <0.25 مم × 45 درجة |
طلاء | مطلي بمضادات التآكل، مطلي بعازل كهربائي أو حسب الطلب |

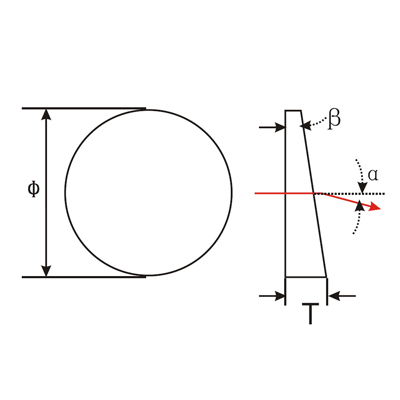

الأحجام النموذجية: | ||
القطر (مم) | زاوية الانحراف(α) | زاوية الإسفين(β) |
Φ25.4 | 1° | 1°57' |
Φ25.4 | 2° | 3°53' |
Φ25.4 | 4° | 7°46' |
Φ25.4 | 6° | 11°39' |
تتوفر أشكال وأحجام ومواد ومتطلبات طلاء مختلفة.
