بيت العدسات البصرية عدسة محدبة مزدوجة

عدسات محدبة مزدوجة عالية الدقة وعدسات محدبة ثنائية

عدسات محدبة مزدوجة عالية الدقة وعدسات محدبة ثنائية

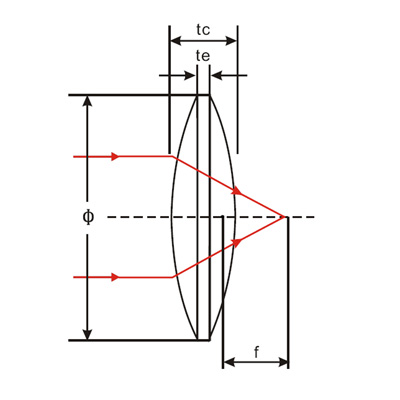

العدسات المحدبة المزدوجة، العدسات المحدبة الثنائية تحتوي على سطحين منحنيين خارجيين، وطول بؤري موجب، وهي مفيدة للتصوير 1:1 وفي الأنظمة متعددة العناصر.تم تصميم هذه العدسات لتكون ذات طول بؤري f= (R1*R2)/((n-1)*(R2-R1))

1. مدعوم بحزمة التصميم البصري Zemax

2. البعد البؤري الإيجابي

3. المواد حسب الطلب





  • قسط :

    T/T Payment, Western Union
  • ميناء الشحن :

    Fuzhou China
  • أصل المنتج :

    China
منتجات جديدة
  • تفاصيل المنتج

عدسات محدبة مزدوجة عالية الدقة وعدسات محدبة ثنائية

العدسات المحدبة المزدوجة (العدسات ثنائية المحدبة) تحتوي على سطحين منحنيين خارجيين، وطول بؤري موجب، وهي مفيدة للتصوير 1:1 وفي الأنظمة متعددة العناصر.تم تصميم هذه العدسات ليكون لها طول بؤري f = (R1 * R2) / ((n-1) * (R2-R1)).

1. مدعوم بحزمة التصميم البصري Zemax

2. البعد البؤري الإيجابي

3. المواد حسب الطلب





تقدم شركة WTS منتجات العدسات المحدبة المزدوجة المخصصة.



مادة: الزجاج البصري، BK7، السيليكا المندمجة، شوت، أوهارا، CaF2، الجرمانيوم وما إلى ذلك.
التسامح البعدي: ±0.1 مم (قياسي)، ±0.01 مم (دقة عالية)
تسامح سمك المركز: ±0.1 مم (قياسي)، ±0.02 مم (دقة عالية)
البعد البؤري المحوري: ±2%
جودة السطح: 60/40 (قياسي)، 20/10 (دقة عالية)
فتحة عدسة واضحة: >85%
شكل السطح: 5/2 (قياسي)، 8/8 (دقة عالية) عند 633 نانومتر
التمركز: 3 دقائق قوسية
شطبة: <0.25 مم × 45 درجة
الطلاء: حسب الطلب


Glass Bi-convex Lenses

الأحجام النموذجية


رقم الصنف Φ(مم) ف(مم) R2=R2(مم) تك(مم) تي(مم) ف ب (مم)
مادة ن-بي كيه 7
BICX001 6 15 15.2 2.1 1.5 14.3
BICX002 6 30 30.83 1.79 1.5 29.42
بي آي سي إكس 101 12.7 15 14.65 4.89 2 13.27
BICX102 12.7 20 20.04 4.07 2 18.62
BICX103 12.7 25 25.35 3.62 2 23.82
BICX104 12.7 30 30.55 3.33 2 28.89
BICX105 12.7 40 41.02 2.99 2 39.04
BICX106 12.7 50 51.4 2.79 2 49.08
BICX107 12.7 75 77.45 2.52 2 74.24
BICX108 12.7 100 103.28 2.39 2 99.16
BICX201 25.4 25 24.72 9.02 2 22.24
BICX202 25.4 31.7 31.55 7.34 2 29.15
BICX203 25.4 35 35.08 6.76 2 32.66
BICX204 25.4 50 50.93 5.22 2 48.22
BICX205 25.4 75 77.09 4.11 2 73.63
BICX206 25.4 100 103.04 3.57 2 98.73
BICX207 25.4 125 129.12 3.25 2 123.92
BICX208 25.4 150 155.1 3.04 2 149
BICX209 25.4 175 181.13 2.89 2 174.12
BICX210 25.4 200 207 2.78 2 199.07
BICX211 25.4 250 258.9 2.62 2 249.12
BICX212 25.4 300 310.8 2.52 2 299.17
BICX213 25.4 500 518.3 2.31 2 499.21
BICX214 25.4 1000 1037.1 2.16 2 999.32
BICX301 30 50 50.7 6.54 2 47.77
BICX302 30 500 518.3 2.43 2 499.19
BICX303 38 45 44.87 10.44 2 41.46
BICX304 38 50 49.97 10.5 3 46.4
BICX305 38 100 102.57 6.55 3 97.78
BICX306 38 150 154.7 5.34 3 148.23
BICX307 38 200 206.7 4.75 3 198.46
BICX308 38 350 362.4 4 3 348.66
BICX309 38 500 518.1 3.7 3 498.79
BICX310 38 700 725.6 3.5 3 698.84
BICX401 40 63.5 64.42 8.27 1.9 60.7
BICX501 50 100 102.06 9.2 3 96.9
BICX502 50 150 154.27 7.1 3 147.6
BICX503 50 200 206.28 6 3 198
BICX504 50 250 258.22 5.4 3 248.2
BICX505 50 400 413.87 4.5 3 398.5
BICX506 50 450 465.73 4.3 3 448.6
BICX507 50 500 517.58 4.2 3 448.6
BICX508 50 600 621.28 4 3 598.7
BICX509 50 800 828.64 3.8 3 798.7
مادة السيليكا المنصهرة
BICX-FS01 6 15 13.46 2.18 1.5 14.24
BICX-FS02 6 30 27.29 1.83 1.5 29.34
BICX-FS03 12.7 15 12.91 5.34 2 13.05
BICX-FS04 12.7 20 17.7 4.36 2 18.46
BICX-FS05 12.7 25 22.39 3.84 2 23.66
BICX-FS06 12.7 30 27.04 3.51 2 28.77
BICX-FS07 12.7 40 36.31 3.12 2 38.92
BICX-FS08 25.4 25 21.23 10.11 2 21.14
BICX-FS09 25.4 35 30.97 7.45 2 32.33
BICX-FS10 25.4 50 45.08 5.65 2 48.01
BICX-FS11 25.4 75 68.23 4.39 2 73.39
BICX-FS12 25.4 100 91.41 3.77 2 98.69
BICX-FS13 25.4 150 137.5 3.18 2 148.89
BICX-FS14 25.4 200 183.65 2.88 2 199.09
BICX-FS15 25.4 250 229.6 2.7 2 249.06
BICX-FS16 25.4 300 275.6 2.59 2 299.07
BICX-FS17 25.4 500 459.7 2.35 2 499.19
BICX-FS18 25.4 1000 919.8 2.18 2 999.24
BICX-FS19 38 50 44.06 11.61 3 45.81
BICX-FS20 38 100 90.99 7.01 3 97.67
BICX-FS21 38 150 137.09 5.65 3 148.01
BICX-FS22 38 200 183.23 4.98 3 198.27
BICX-FS23 38 350 321.4 4.12 3 348.58
BICX-FS24 38 500 459.5 3.79 3 498.72
BICX-FS25 38 750 689.5 3.52 3 748.73
BICX-FS26 38 1000 919.6 3.39 3 998.82
