تُستخدم العدسات المحدبة المستوية بشكل أفضل عندما تكون إحدى النقطتين المترافقتين (مسافة الجسم S أو مسافة الصورة S') أكبر من خمسة أضعاف الأخرى. يُعدّ شكل العدسة هذا مثاليًا تقريبًا لتركيز الضوء المتوازي أو لتركيز مصدر نقطي.
قسط :
T/T Payment, Western Unionميناء الشحن :
Fuzhou Chinaأصل المنتج :

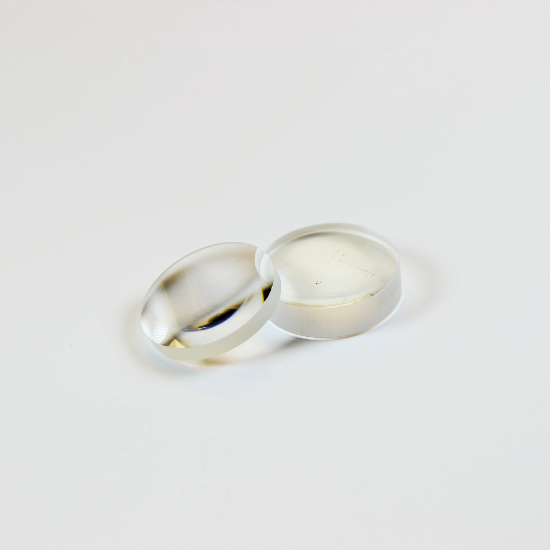

Chinaعدسات زجاجية بصرية مستوية محدبة
العدسات المستوية المحدبة يُفضّل استخدامه عندما تكون إحدى النقطتين المترافقتين (مسافة الجسم S أو مسافة الصورة S') أكبر من خمسة أضعاف الأخرى. يُعدّ شكل العدسة هذا مثاليًا تقريبًا لتركيز الضوء المتوازي أو لتركيز مصدر نقطي.
مادة: | زجاج بصري من الدرجة الأولى أو سيليكا منصهرة، CaF2، سيليكون، جرمانيوم |
التسامح البعدي: | ±0.1 مم (قياسي)، ±0.05 مم (دقة عالية) |
تسامح سمك المركز: | ±0.1 مم (قياسي)، ±0.05 مم (دقة عالية) |
البعد البؤري المحوري: | ±2% |
جودة السطح: | 60/40 (قياسي)، 20/10 (دقة عالية) |
فتحة عدسة واضحة: | >85% |
شكل السطح: | 5/2 (قياسي)، 4/4 (دقة عالية) عند 633 نانومتر |
التمركز: | 3 دقائق قوسية |
شطبة: | <0.25 مم × 45 درجة |
الطلاء: | حسب الطلب |

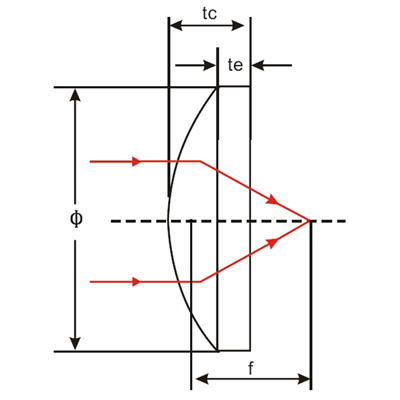

الأحجام النموذجية | ||||||
رقم الصنف | القطر (مم) | ف(مم) | ر(مم) | تك(مم) | تي(مم) | ف ب (مم) |
مادة | ن-بي كيه 7 | |||||
PLCX001 | 6 | 12 | 6.22 | 2.27 | 1.5 | 10.5 |
PLCX002 | 6 | 30 | 15.56 | 1.79 | 1.5 | 28.82 |
PLCX101 | 10 | 15 | 7.78 | 3.8 | 2 | 12.5 |
PLCX102 | 10 | 22 | 11.4 | 3.1 | 1.9 | 20 |
PLCX103 | 12.7 | 20 | 10.37 | 3.97 | 1.8 | 17.39 |
PLCX104 | 12.7 | 25 | 12.94 | 3.47 | 1.8 | 22.67 |
PLCX105 | 12.7 | 30 | 15.56 | 3.16 | 1.8 | 27.92 |
PLCX106 | 12.7 | 40 | 20.75 | 2.8 | 1.8 | 38.16 |
PLCX107 | 12.7 | 50 | 25.94 | 2.59 | 1.8 | 48.3 |
PLCX108 | 12.7 | 75 | 38.9 | 2.32 | 1.8 | 73.47 |
PLCX109 | 12.7 | 100 | 51.88 | 2.19 | 1.8 | 98.57 |
PLCX201 | 25.4 | 25 | 13.18 | 11.65 | 2 | 17.74 |
PLCX202 | 25.4 | 30 | 15.56 | 8.57 | 2 | 24.35 |
PLCX203 | 25.4 | 40 | 20.75 | 6.35 | 2 | 35.82 |
PLCX204 | 25.4 | 50 | 25.94 | 5.32 | 2 | 46.51 |
PLCX205 | 25.4 | 60 | 31.12 | 4.72 | 2 | 56.89 |
PLCX206 | 25.4 | 75 | 38.9 | 4.13 | 2 | 72.27 |
PLCX207 | 25.4 | 100 | 51.88 | 3.58 | 2 | 97.66 |
PLCX208 | 25.4 | 125 | 64.86 | 3.27 | 2 | 122.89 |
PLCX209 | 25.4 | 150 | 77.8 | 3.04 | 2 | 147.98 |
PLCX210 | 25.4 | 175 | 90.78 | 2.89 | 2 | 173.1 |
PLCX211 | 25.4 | 200 | 103.75 | 2.78 | 2 | 198.18 |
PLCX212 | 25.4 | 300 | 155.6 | 2.52 | 2 | 298.31 |
PLCX213 | 25.4 | 400 | 207 | 2.39 | 2 | 397.49 |
PLCX214 | 25.4 | 500 | 259.4 | 2.31 | 2 | 498.56 |
PLCX301 | 30 | 50 | 25.94 | 7.28 | 2.5 | 45.21 |
PLCX302 | 30 | 75 | 38.9 | 5.51 | 2.5 | 71.36 |
PLCX303 | 30 | 100 | 51.88 | 4.72 | 2.5 | 96.91 |
PLCX304 | 30 | 150 | 77.8 | 3.96 | 2.5 | 147.38 |
PLCX305 | 38 | 50 | 25.92 | 11.3 | 3 | 42.6 |
PLCX306 | 38 | 75 | 38.87 | 8 | 3 | 69.7 |
PLCX307 | 38 | 100 | 51.83 | 6.6 | 3 | 95.7 |
PLCX308 | 38 | 150 | 77.75 | 5.3 | 3 | 146.5 |
PLCX309 | 38 | 200 | 103.66 | 4.8 | 3 | 196.5 |
PLCX310 | 38 | 350 | 181.41 | 4 | 3 | 347.4 |
PLCX311 | 38 | 500 | 259.15 | 3.7 | 3 | 497.6 |
PLCX501 | 50.8 | 100 | 51.88 | 9.64 | 3 | 93.67 |
PLCX502 | 50.8 | 125 | 64.86 | 8.18 | 3 | 119.65 |
PLCX503 | 50.8 | 150 | 77.8 | 7.26 | 3 | 145.2 |
PLCX504 | 50.8 | 200 | 103.75 | 6.16 | 3 | 195.96 |
PLCX505 | 50.8 | 500 | 259.4 | 4.25 | 3 | 497.28 |
PLCX506 | 50.8 | 750 | 389 | 3.83 | 3 | 747.4 |
مادة | السيليكا المنصهرة | |||||
PLCX-FS01 | 12.7 | 20 | 9.2 | 4.34 | 1.8 | 17.03 |
PLCX-FS02 | 12.7 | 25 | 11.51 | 3.71 | 1.8 | 24.47 |
PLCX-FS03 | 12.7 | 30 | 13.8 | 3.35 | 1.8 | 27.71 |
PLCX-FS04 | 12.7 | 40 | 18.41 | 2.93 | 1.8 | 38 |
PLCX-FS05 | 12.7 | 50 | 23.01 | 2.69 | 1.8 | 48.17 |
PLCX-FS06 | 12.7 | 75 | 34.51 | 2.39 | 1.8 | 73.37 |
PLCX-FS07 | 12.7 | 100 | 46.03 | 2.24 | 1.8 | 98.51 |
PLCX-FS08 | 25.4 | 35 | 16.11 | 8.2 | 2 | 29.39 |
PLCX-FS09 | 25.4 | 40 | 18.41 | 7.08 | 2 | 35.16 |
PLCX-FS10 | 25.4 | 50 | 23.01 | 5.82 | 2 | 46.03 |
PLCX-FS11 | 25.4 | 75 | 34.51 | 4.42 | 2 | 71.98 |
PLCX-FS12 | 25.4 | 100 | 46.03 | 3.79 | 2 | 97.45 |
PLCX-FS13 | 25.4 | 125 | 57.54 | 3.42 | 2 | 122.72 |
PLCX-FS14 | 25.4 | 150 | 69.02 | 3.18 | 2 | 147.84 |
PLCX-FS15 | 25.4 | 175 | 80.54 | 3.01 | 2 | 173 |
PLCX-FS16 | 25.4 | 200 | 92.04 | 2.88 | 2 | 198.08 |
PLCX-FS17 | 25.4 | 250 | 115.08 | 2.7 | 2 | 248.28 |
PLCX-FS18 | 25.4 | 300 | 138.04 | 2.59 | 2 | 298.26 |
PLCX-FS19 | 25.4 | 500 | 230.1 | 2.35 | 2 | 498.52 |
PLCX-FS20 | 25.4 | 750 | 345.1 | 2.23 | 2 | 748.57 |
PLCX-FS21 | 25.4 | 1000 | 460.1 | 2.18 | 2 | 998.56 |
PLCX-FS22 | 38 | 75 | 34.51 | 8.7 | 3 | 69.05 |
PLCX-FS23 | 38 | 100 | 46.03 | 7.1 | 3 | 95.19 |
PLCX-FS24 | 38 | 150 | 69.02 | 5.67 | 3 | 146.14 |
PLCX-FS25 | 38 | 200 | 92.04 | 4.98 | 3 | 196.64 |
PLCX-FS26 | 38 | 250 | 115.08 | 4.58 | 3 | 247 |
PLCX-FS27 | 38 | 300 | 138.04 | 4.31 | 3 | 297.09 |
PLCX-FS28 | 38 | 500 | 230.1 | 3.79 | 3 | 497.54 |
PLCX-FS29 | 38 | 750 | 345.1 | 3.52 | 3 | 747.68 |
PLCX-FS30 | 38 | 1000 | 460.1 | 3.39 | 3 | 997.73 |
