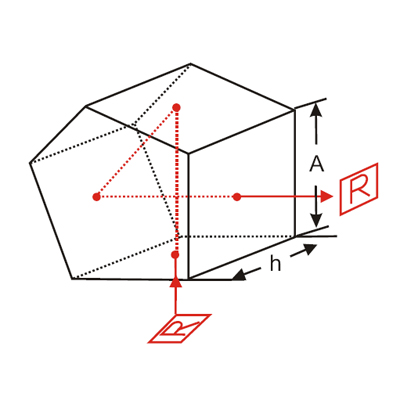

منشورات خماسية هي منشورات ذات خمسة جوانب تتميز بانحراف شعاعي بمقدار 90 درجة وصورة يمينية
انحراف الشعاع أو الصورة بمقدار 90 درجة
صورة باليد اليمنى
الطلاء متوفر
قسط :
T/T Payment, Western Unionميناء الشحن :
Fuzhou Chinaأصل المنتج :

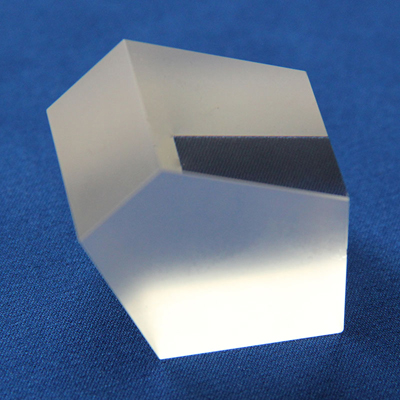

Chinaمنشورات خماسية زجاجية بصرية عالية الدقة
المنشورات الخماسية هي منشورات ذات خمسة جوانب تتميز بانحراف شعاعي بمقدار 90 درجة وصورة يمينية. وبالتالي فإن زاوية الانحراف البالغة 90 درجة لا تعتمد على اتجاه المنشور، مما يجعلها مهمة بشكل خاص في التطبيقات التي لا يمكن التحكم في اتجاه المنشور فيها بدقة.
بسبب الهندسة التي لا يمكن من خلالها استخدام الانعكاس الداخلي الكلي، يجب طلاء الأسطح العاكسة بطبقة معدنية أو عازلة.
الأسطح العاكسة القياسية للمنشور الخماسي مطلية بالألمنيوم أو الألومنيوم المُحسَّن. أحيانًا، تُطلى الأسطح بطلاء أسود.
تحديد: | |
مادة: | N-BK7، سيليكا منصهرة أو زجاج بصري آخر |
التسامح البعدي: | +0.0، -0.2 مم |
جودة السطح: | 60-40 S/D |
تسطيح السطح: | λ/4 عند 632.8 نانومتر |
تسامح الزاوية: | ±30 ثانية قوسية (قياسية)؛ ±5 ثانية قوسية (دقة عالية) |
فتحة عدسة واضحة: | >85% من البعد |
شطبة: | <0.25 مم × 45 درجة |
الطلاء: | الأسطح S1 و S2: طبقة طلاء MgF2 أحادية الطبقة |
الأسطح S3 وS4: مطلية بالألمنيوم ومطلية باللون الأسود |
الأحجام النموذجية: | |
الأبعاد: أ × ح (مم) | الأبعاد: المحور (مم) |
2.5×2.5 | 2.5×2.5 |
7.0×5.0 | 10.0×10.0 |
15.0×15.0 | 20.0×20.0 |
تتوفر أحجام وطلاءات أخرى.
سيناريوهات التطبيق:
(1) نظام التصوير: يمكن أن ينعكس الضوء عدة مرات لتقديم صورة مستقيمة في عدسة الكاميرا للتلسكوبات والتصوير الفوتوغرافي؛
(2) أجهزة القياس: تستخدم في محطات القياس الكلية أو أجهزة قياس المسافات بالليزر، والتي لها تطبيقات مهمة في المسح الصناعي، ومسح العقارات، والقياس العسكري، وما إلى ذلك.
