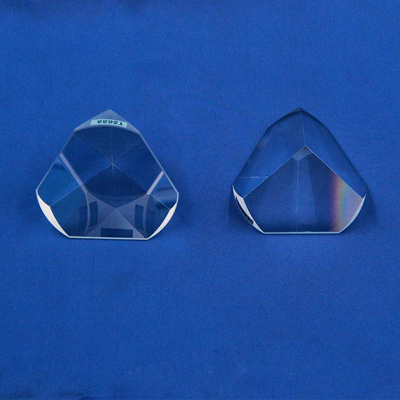

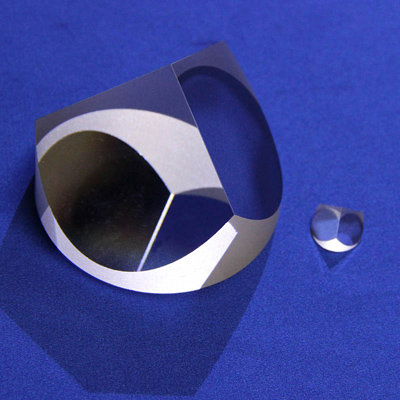

منشور مكعب الزاوية عنصر بصري يُشكل بنية فريدة بثلاثة أسطح عاكسة متعامدة، ويُستخدم على نطاق واسع في القياس بالليزر، ورسم خرائط الاستشعار عن بُعد، ومعايرة الأجهزة الدقيقة، بفضل خصائصه الانعكاسية الفعالة وإزاحة المسار البصري. بفضل ثباته العالي ودقته العالية وفقدانه المنخفض، يوفر هذا العنصر حلولاً موثوقة للتحكم في المسار البصري ونقل الإشارات للأنظمة البصرية المعقدة.
قسط :
T/T Payment, Western Unionميناء الشحن :
Fuzhou Chinaأصل المنتج :
Chinaمنشور مكعب الزاوية عالي الدقة
منشور مكعب الزاوية ويسمى أيضا عاكس الضوء. يحتوي على ثلاثة أسطح متعامدة ووجه وتر. ينعكس الضوء الداخل عبر الوتر على كل سطح من الأسطح الثلاثة بالتناوب، ويخرج من خلال وجه الوتر موازيًا للشعاع الداخل بغض النظر عن اتجاه الشعاع الساقط. ونظرًا لأدائه المتميز، يُستخدم غالبًا في قياس المسافة، ومعالجة الإشارات الضوئية، والليزر.
تحديد: | |
مادة: | N-BK7، السيليكا المنصهرة |
التسامح البعدي: | +0.0، -0.2 مم |
جودة السطح: | 40-20 S/D |
تسطيح السطح: | λ/4 على السطح الأمامي، λ/8 على الأسطح العاكسة |
الانحراف 180 درجة: | ±5 ثانية قوسية (قياسية)؛ ±3 ثانية قوسية (دقة عالية) |
فتحة عدسة واضحة: | >85% من البعد |
شطبة: | <0.25 مم × 45 درجة |
الطلاء: | 1.غير مطلي |

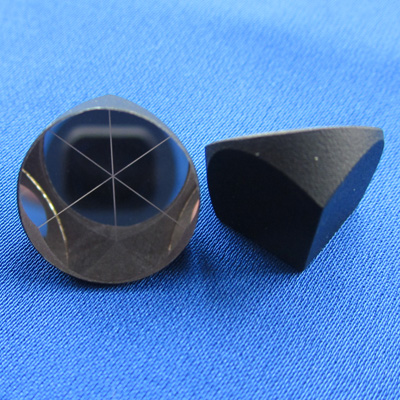

2. طلاء فضي (نحاسي) + أسود على الأسطح العاكسة | |
3. طلاء AR، R<0.25%، على السطح الأمامي AOI=0°؛ | |
فضي (نحاسي) + طلاء أسود على الأسطح العاكسة. |
الأحجام النموذجية: | ||

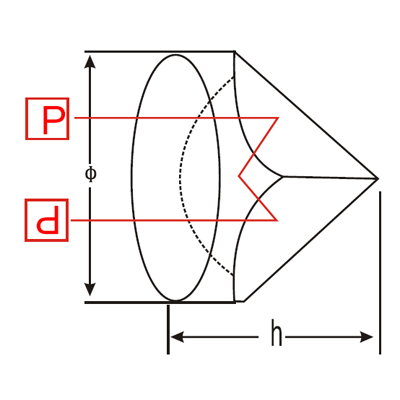

القطر (مم) | الارتفاع(مم) | انحراف |
Φ12.7 | 10.2 | 180+/-5" |
Φ15.0 | 11.3 | 180+/-5" |
Φ25.4 | 19 | 180+/-5" |
Φ38 | 28.5 | 180+/-5" |
Φ50.8 | 37.5 | 180+/-5" |
Φ70 | 52.5 | 180+/-5" |
تتوفر أحجام وأشكال أخرى.
نطاق التطبيق:
(1) تقنية الليزر: تستخدم في أنظمة قياس التداخل بالليزر لعكس أشعة الليزر بدقة، مما يضمن دقة واستقرار المسار البصري، وتحقيق قياس المسافة بدقة عالية واكتشاف الإزاحة الصغيرة.
(2) الفضاء الجوي: أنظمة قياس الاتجاهات والملاحة المستخدمة في الطائرات. من خلال عكس ضوء أو إشارات محددة، توفر هذه الأنظمة معلومات دقيقة عن الاتجاه والموقع للطائرة.
(3) المسح والرسم الخرائطي: من خلال إصدار شعاع الليزر واستقبال الإشارة المنعكسة من المنشور الخاص بمكعب الزاوية، يمكن قياس معلومات المسافة والزاوية بسرعة ودقة، وذلك لرسم خرائط عالية الدقة وخرائط طبوغرافية.
(4) الاتصالات البصرية: تعكس الإشارات البصرية بدقة إلى الاتجاه المحدد، وتحقيق الاتصال ونقل الإشارة بين المسارات البصرية المختلفة، وتحسين أداء واستقرار نظام الاتصالات.
