منشور الزاوية القائمة هو تحريف أو انحراف شعاع الضوء بزاوية 90 أو 180 درجة. يُستخدم عادةً في التلسكوبات والمنظار وغيرها من الأنظمة البصرية.
انحراف الشعاع أو الصورة بمقدار 90 درجة أو 180 درجة
المواد: N-BK7، أو السيليكا المندمجة بالأشعة فوق البنفسجية، أو CaF2، أو ZnSe، أو Ge
متوفر طلاء AR و طلاء HR
قسط :
T/T Payment, Western Unionميناء الشحن :
Fuzhou Chinaأصل المنتج :

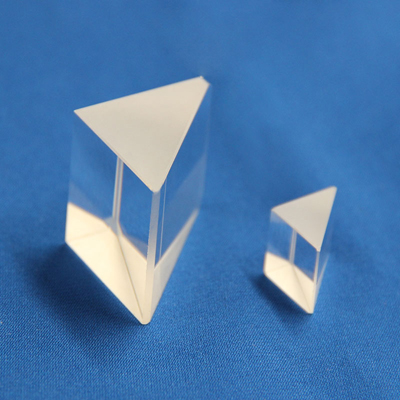

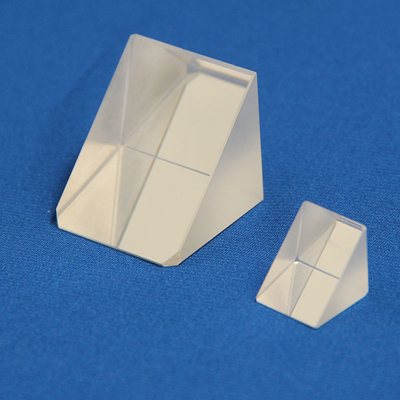

Chinaمنشورات زجاجية بصرية عالية الدقة بزاوية قائمة
المنشورات ذات الزاوية القائمة مصقولة بدقة لتحمل الضوء لتطبيقات أكثر تطلبًا. وهي متوفرة إما بنوع BK7 أو بنوع UV Fused Silica. يُنصح باستخدام مناشير BK7 للاستخدامات المختبرية العامة في الأشعة المرئية والقريبة من الأشعة تحت الحمراء. أما في التطبيقات الحساسة للأشعة فوق البنفسجية أو الأشعة تحت الحمراء أو الحرارة، فيُنصح باستخدام مناشير السيليكا المصهورة. تُصنع مناشير السيليكا المصهورة لدينا وفقًا لمواصفات دقيقة، وهي مفيدة من 0.16 إلى 2.10 ميكرومتر.
المنشور ذو الزاوية القائمة هو ينحرف أو ينحرف شعاع الضوء بمقدار 90 درجة أو 180 درجة. ويستخدم غالبًا في التلسكوب والمنظار وغيره من الأنظمة البصرية.

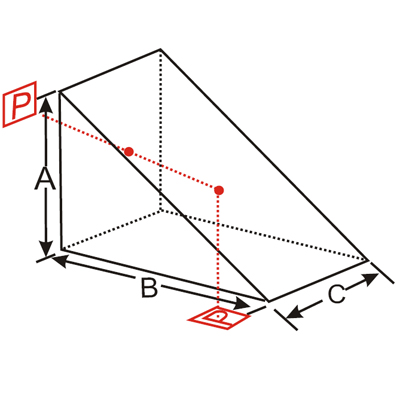

انحراف ٩٠ درجة: يحدث انحراف ٩٠ درجة عند الوجه. صورة الوتر منتصبة ومقلوبة.

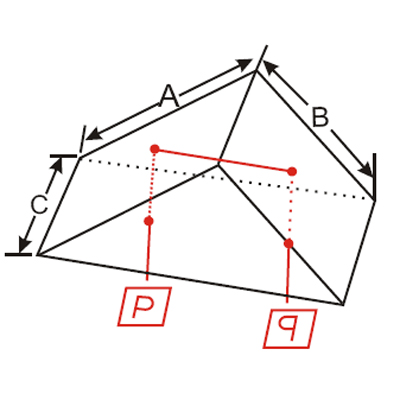

انحراف بزاوية ١٨٠ درجة: يُستخدم هذا الانحراف مع وتر الزاوية كمدخل ومخرج. يُستخدم بشكل رئيسي كعاكس رجعي، شريطة أن يشمل مستوى الشعاع الساقط الرأس.
تحديد: | |
مادة: | N-BK7؛ زجاج بصري مصهور بالأشعة فوق البنفسجية من السيليكا والجرمانيوم وZnSe وما إلى ذلك |
التسامح البعدي: | ±0.1 مم (قياسي)؛ ±0.05 مم (دقة عالية) |
جودة السطح: | 60-40 S/D (قياسي)؛ 10-5 S/D (دقة عالية) |
تسطيح السطح: | λ/4@632.8nm(قياسي)؛ λ/8@632.8nm(دقة عالية) |
الانحراف 180 درجة: | ±3 قوس دقيقة (قياسي)؛ ±30 قوس ثانية (دقة عالية) |
فتحة عدسة واضحة: | >85% من البعد |
شطبة: | <0.25 مم × 45 درجة |
الطلاء: | مطلي بمضادات التآكل، مطلي بالألمنيوم وحسب الطلب |
الأحجام النموذجية: | |
AxBxC(مم) | AxBxC(مم) |
3.0 × 3.0 × 3.0 | 15.0 × 15.0 × 15.0 |
5.0x5.0x5.0 | 25.4 × 25.4 × 25.4 |
10.0x10.0x10.0 | 38.1 × 38.1 × 38.1 |
12.7 × 12.7 × 12.7 | 50.8 × 50.8 × 50.8 |
سيناريوهات التطبيق:
(1) التلسكوب: يستخدم لطي المسار البصري وتصحيح الصورة؛
(2) المجهر: تغيير اتجاه انتشار الضوء، ويمكن استخدامه أيضًا لتوليد وتحليل الضوء المستقطب؛
(3) المنظار: من خلال انعكاسين، تنتشر أشعة الضوء على طول مسار بزاوية قائمة؛
(4) جهاز تحديد المدى: شعاع الليزر المنعكس
(5) معايرة الأجهزة البصرية: معايرة المسار البصري وزاوية الأجهزة البصرية الأخرى
(6) اتصالات الألياف الضوئية: يمكن استخدامها لربط وتوجيه الإشارات الضوئية
(7) معدات التصوير الفوتوغرافي: تستخدم لتصميم مسار بصري خاص لتحقيق تأثيرات تصوير محددة
