ما هي مرآة براغ؟

ما هي مرآة براغ؟

Aug 03, 2018
عاكس براج (المعروف أيضًا باسم عاكس براج الموزع) هو بنية عاكسة تتكون من مادتين بصريتين مكونتين من هياكل متعددة الطبقات قابلة للتعديل. والأكثر شيوعًا هو ربع المرآة، حيث تتوافق كل طبقة من السمك مع ربع الطول الموجي.
عاكس براغ (المعروف أيضًا باسم عاكس براغ الموزع) هو هيكل عاكس يتكون من مادتين بصريتين مكونتين من هياكل متعددة الطبقات قابلة للتعديل. أكثرها شيوعًا هو ربع مرآة، حيث يُعادل سمك كل طبقة ربع الطول الموجي. ينطبق هذا الشرط الأخير على حالة السقوط المباشر. إذا استُخدم العاكس في حالة زاوية سقوط كبيرة، يكون السمك النسبي للطبقة المطلوبة أكبر.

كيف تعمل مرآة براغ
تحدث انعكاسات فرينل عند كل سطح بين المادتين. عند طول موجة العمل، يكون فرق المسافة بين الضوء المنعكس عند السطحين المتجاورين نصف طول موجي. بالإضافة إلى ذلك، يتغير رمز معامل الانعكاس عند السطح. وبالتالي، تتداخل جميع الأشعة المنعكسة عند السطحين، مما يؤدي إلى انعكاس قوي. تُحدد الانعكاسية بعدد الطبقات وفرق معامل الانكسار بين المادتين. ويُحدد عرض نطاق الانعكاس بشكل أساسي بفرق معامل الانكسار.

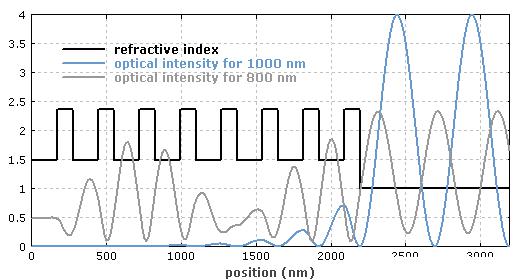

يوضح الشكل 1 منحنى اختراق المجال الكهربائي لعاكس براج مع 8 طبقات من مواد TiO2 وSiO2. يتوافق المنحنى الأزرق مع توزيع شدة الضوء بطول موجي 1000 نانومتر قادم من اليمين. تجدر الإشارة إلى أن منحنى الشدة خارج المرآة يتذبذب بسبب تأثير تداخل الموجات في الاتجاه المعاكس. المنحنى الرمادي هو منحنى توزيع الشدة عندما يكون الطول الموجي 800 نانومتر، عندما يمكن لجزء كبير من الضوء أن يمر عبر طلاء العاكس.

منحنى اختراق المجال الكهربائي لمرآة براج.

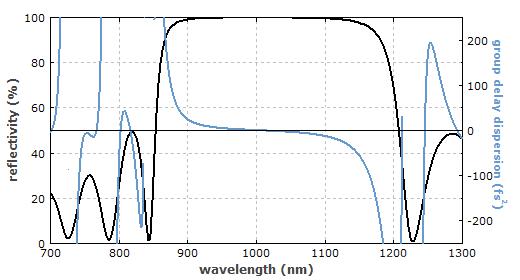

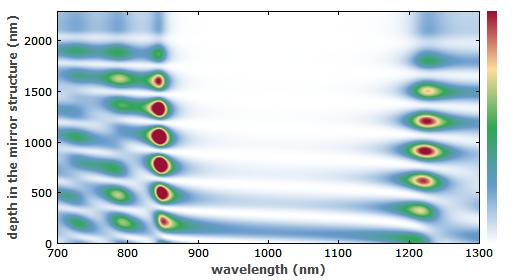

الشكل 2 يوضح منحنى التغير في الانعكاسية وتشتت التأخير الزمني للمجموعة مع الطول الموجي. الانعكاسية عالية جدًا في بعض النطاق الترددي البصري، وهو ما يرتبط باختلاف معامل الانكسار وعدد طبقات المواد المستخدمة. يتم حساب التشتت بواسطة المشتق الثاني للمرحلة المنعكسة فيما يتعلق بالتردد البصري. التشتت صغير عند الطول الموجي المركزي لنطاق العاكس، ولكنه يزداد بسرعة على كلا الجانبين. يوضح الشكل 3 مقياس اللون للعاكس الذي يخترق المجال البصري. كما ترى، يمكن لجزء صغير فقط من مجال الضوء اختراق العاكس.
نوع مرآة براج

يمكن تحضير عاكسات براج بالتقنيات التالية:
تستخدم العاكسات العازلة تقنيات طلاء الأغشية الرقيقة، مثل تبخر حزمة الإلكترونات أو رش حزمة الأيونات، والتي يمكن استخدامها كعاكسات ليزر لليزر الحالة الصلبة.
يتكون هذا الانعكاس من مواد غير متبلورة.
تُستخدم شبكات الألياف براج، بما في ذلك شبكات الألياف طويلة الأمد، بشكل شائع في ليزر الألياف وأجهزة الألياف البصرية الأخرى.
وبالمثل، يمكن أيضًا تصنيع شبكة براغ للجسم من مواد حساسة للضوء.
يمكن تحضير مرآة براج شبه الموصلة باستخدام تقنية الطباعة الضوئية.
يمكن استخدام العاكس في ثنائيات الليزر، وخاصة في الليزر المنبعث من السطح.
هناك أيضًا أنواع مختلفة من عاكسات براج المستخدمة في بنية الدليل الموجي، والتي تعتمد على بنية الدليل الموجي المموج ويتم تحضيرها عن طريق الطباعة الضوئية.
يمكن استخدام هذا النوع من الشبكات في بعض عاكسات براج الموزعة أو ثنائيات الليزر ذات التغذية الراجعة الموزعة. يوجد أيضًا تصميم عاكس متعدد الطبقات، وهو مختلف عن تصميم العاكس البسيط المكون من ربع طبقة. مع نفس عدد الطبقات، يكون لديه عادةً مؤشر انكسار أقل، ولكن يمكن تحسينه كعاكس ثنائي اللون أو عاكس مزخرف لتعويض التشتت.
العلامات الساخنة : مرآة براغ
